■商品の特徴

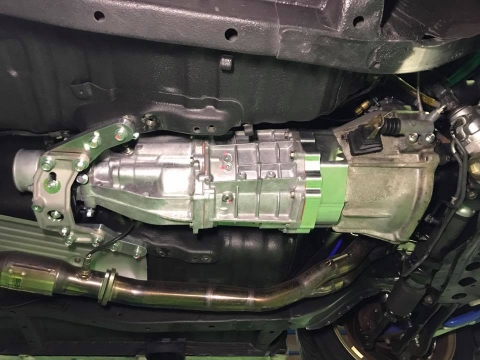

ＡＥ８６用６速ミッション搭載キット（８６/ＢＲＺ用６速）
※ＡＥ８６搭載用８６ＢＲＺ６速ミッション搭載キットの説明
どのようなオプション構成が良いか、パッケージプランはお問い合わせください。

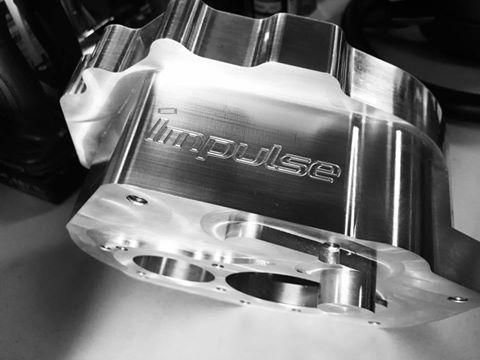

AE86に86BRZ用6速ミッションを搭載キットは、自社CNCマシニングセンターにてアルミブロックから削り出し製作しています。削り出しとすることで純正鋳物に比べブロック剛性、ケース剛性が上がるとともに、メインシャフトとカウンターシャフトの軸間距離を設計精度に保てます。これは各ギアの歯当たりに直結し、走行中の負荷、熱によるケース膨張など、軸間はギア単体強度以上に重要と考えています。また、このキットはＡＥ８６用ベルハウジングをボルトによる固定のためレリーズハブ、フォークはＡＥ８６を使用し、クラッチ機構はより純正に近づきます。※クラッチディスクの変更は必要です。
レース、サーキットユースでは抜群のシフトフィールによるシフト操作が短縮されタイムアップが可能です。ストリートユースではシフトフィールの良さはストレスフリーとなったマニュアル操作を楽しむことが出来ます。
86BRZは市販のクロスギアも豊富です。弊社デモ車載にある６つの全てのギアをクロス化した物もあります。※対応380hp（クロスギアのご注文も可能です）
インパルスでは86BRZの発売と同時に開発テストを開始し、数年間のテストを経て完成した製品となります。
86BRZの純正１速ギア（3,626）とＡＥ８６の純正１速ギア(3.587)のギア比はほぼ同じです。
86BRZの純正５速ギアとＡＥ８６の純正４速ギアは同じ(1.000)です。
86BRZのミッションを搭載すると、純正のクロスミッションが出来上がるイメージです。
86BRZの６速ギア(0.767)で時速100キロは約3000回転、AE86の５速ギア(0.861)では約3500回転
（ファイナルギアはAE86純正4.3にて比較）
このように純正部品を用いたチューンナップが行えます。
※中古ミッションの取寄せ
（中古ミッション＋キット品＋組込費用）
※中古ミッションは保証はございません。問題ない範囲（自社基準）の中古品です。
（＋αでOHや、クロスミッションの組込みにも対応致します）
※キット品の他に必要部品
・プロペラシャフト（１軸フロント側）をＡＥ８６ＡＴ車用を使用します。
手に入らない場合は、加工製作致します（別途有償）
・純正フライホイル対応社外クラッチディスク（説明書に記載致します。オプション購入可
お問い合わせの多い内容をまとめてみました。
ミッション搭載用キット品及び搭載に必要なオプション品について。
※搭載キットの詳細
１．ミッション搭載キット品

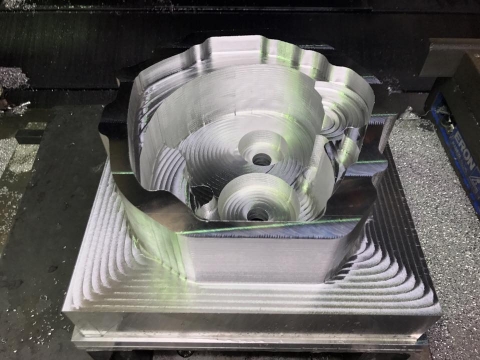

自社ＣＮＣマシニングセンターにてアルミブロックより削り出し。
２．専用プロペラシャフト製作（別途オプション品）
（ＡＥ８６純正プロペラシャフト下取り、専門業者にて加工）
（加工内容：インプット変更（ＡＥ８６ＡＴ用に長さ、インプット径変更））
３．ＡＥ８６（Ｔ５０）用ミッションベルハウジング加工 → キット価格に含む
（原則、先送り、現物加工。程度の悪いものが多いため）
１～３ 合計金額
搭載には＋ミッション本体コスト＋クラッチ関連コスト等となります。
※ミッション本体へキット品の組み込み作業のご相談も可能です。
※ストリート用オプション部品（価格、納期はお問合せ下さい）
４．専用シフトレバーカーボンカバー＋ブーツ
５．車速ピックアップ汎用品（アナログパルス）
６．アナログ→デジタルパルス変換ユニット
※耐久性向上
７．シフトフォークブッシュ加工２カ所
※センターケースのブッシュ加工のご相談も可能です。
※クラッチ関連オプション
８－１ ＡＴＳ製クラッチディスクキット
（踏力 ハード＝一般的強化クラッチの重さｏｒソフト（純正クラッチ程度）があります。）
８－２ ＡＥ８６純正径クラッチディスク
（フライホイル及びクラッチカバーはＡＥ８６純正サイズを使用）
※車検関連
９．車検取得の構造変更申請等 個別のご相談
※性能向上関連
１０．クロスミッション等
・ＴＲＤ製クロスミッションキット （33030-ZN630）
・クスコ製クロスミッションキット (965 028 A)
・モンスタースポーツ製クロスミッションキット (1ADG12)
インパルス取扱いクロスミッションキット
・６速フルクロスキット 強化ギア（対応馬力４５０馬力程度）
・３速クロス＋４速強化キット １、２速強化ギア＋４速インナーベアリング仕様
※弊社にてミッション本体に組み込み、ミッションアッセンブリ供給も可です。
■まとめ
搭載までにご準備頂く部品
・ＴＬ７０型トランスミッション一式 中古品または新品
・ＡＥ８６用ベルハウジング 加工用
・ＡＥ８６ＡＴ用フロントプロペラシャフト または、加工製作品
・クラッチ関連部品
※搭載における注意点
シフトレバーマウントの逃し加工のため、フロアを一部分切り取ります（5cm-9cm長方形程度）（型紙付属）
シフトレバーの位置は前後方向は、ＡＥ８６純正とほぼ変わりません。高さが少し低くなります。
■Product features
AE86 ６-speed mission installed kit (６－speed for 86/BRZ)
Description of 86BRZ 6-speed mission mounting kit for AE86 mounting
Please contact us for the package plan to find out what kind of option configuration is good.
The kit equipped with a 6-speed transmission for 86BRZ on the AE86 is machined from an aluminum block at our CNC machining center. By machining, the block rigidity and case rigidity are increased compared to genuine castings, and the distance between the main shaft and counter shaft can be maintained with design accuracy. This is directly connected to the tooth contact of each gear, and we believe that the distance between the shafts is more important than the strength of the single gear, such as the load during running and the case expansion due to heat. In addition, this kit uses AE86 for the release hub and fork to fix the bell housing for AE86 with bolts, and the clutch mechanism is closer to genuine. * It is necessary to change the clutch disc.
In races and circuit use, the shift operation with an outstanding shift feel is shortened and the time can be improved. For street use, the goodness of the shift feel is that you can enjoy the stress-free manual operation.
The 86BRZ also has a wide range of commercially available cross gears. There is also a crossed version of all six gears in our demo vehicle. * Compatible 380hp (Cross gear can also be ordered)
Impulse started development testing at the same time as the 86BRZ was released, and after several years of testing, it will be a completed product.
The gear ratio of the genuine 1st gear (3,626) of 86BRZ and the genuine 1st gear (3.587) of AE86 is almost the same.
The genuine 5th gear of 86BRZ and the genuine 4th gear of AE86 are the same (1.000).
It is an image that a genuine cross mission is completed when the 86BRZ mission is installed.
86BRZ 6th gear (0.767) at 100km / h is about 3000 rpm, AE86 5th gear (0.861) is about 3500rpm
(Final gear is compared with AE86 genuine 4.3)
In this way, you can tune up using genuine parts.
※Ordering used missions
(Used mission + kit product + built-in cost)
* There is no guarantee for used missions. It is a used product within the range of no problem (in-house standard).
(+ Α can be used for OH and cross mission installation)
※Necessary parts in addition to kit products
-Use the propeller shaft (1-axis front side) for AE86AT vehicles.
If you cannot get it, we will process it (additional charge).
・ Genuine flywheel compatible external clutch disc (described in the manual. Optional purchase available
I have summarized the contents of many inquiries.
About mission mounting kit products and optional products required for mounting.
※Details of the mounting kit
1. Mission-equipped kit product
Machined from an aluminum block at our CNC machining center.
2. Dedicated propeller shaft production (separate optional item)
(AE86 genuine propeller shaft trade-in, processed by a specialist)
(Processing content: Input change (length and input diameter change for AE86AT))
3. Mission bell housing processing for AE86 (T50) → Included in kit price
(In principle, postponement, in-kind processing. Because many of them are inferior)
1 to 3 total amount
It will be + mission body cost + clutch related cost etc. for installation.
※You can also consult with us about how to install the kit product into the mission body.
※Optional parts for street (Price / inventory inquiry)
4. Dedicated shift lever carbon cover + boots
5. Vehicle speed pickup general-purpose product (analog pulse)
6. Analog to digital pulse conversion unit
(It will be an optional item for the street)
※Improved durability
7. Shift fork bush processing 2 places
* We can also consult with you about bush processing of the center case.
※Clutch related options
8-1 ATS clutch disc kit
(Treading force: There is a general reinforced clutch weight or soft (about a genuine clutch))
8-2 AE86 genuine diameter clutch disc
(Use AE86 genuine size for flywheel and clutch cover)
※Vehicle inspection related
9. Individual consultation such as application for structural change to obtain vehicle inspection
※Performance improvement related
10. Cross mission, etc.
・ TRD cross mission kit (33030-ZN630)
・ Cusco Cross Mission Kit (965 028 A)
・ Monster Sports Cross Mission Kit (1ADG12)
Impulse handling cross mission kit
・ 6-speed full cross kit reinforced gear (corresponding horsepower about 450 horsepower) Price / inventory inquiry
・ 3rd speed cross + 4th speed strengthening kit 1st and 2nd speed strengthening gear + 4th speed inner bearing specification Price / inventory inquiry
* We can also supply the mission assembly by incorporating it into the mission body.
※Summary
Parts to be prepared before mounting
・ TL70 type transmission set used or new
・ Bell housing for AE86 for processing
・ Front propeller shaft for AE86AT or processed work
・ Clutch related parts
※Precautions for mounting
Part of the floor is cut off to allow the shift lever mount to escape (about 5 cm-9 cm rectangle) (paper pattern included).
The position of the shift lever is almost the same as the genuine AE86 in the front-rear direction. The height will be a little lower.
